130mm三相步进 转巨大
型号：130mm

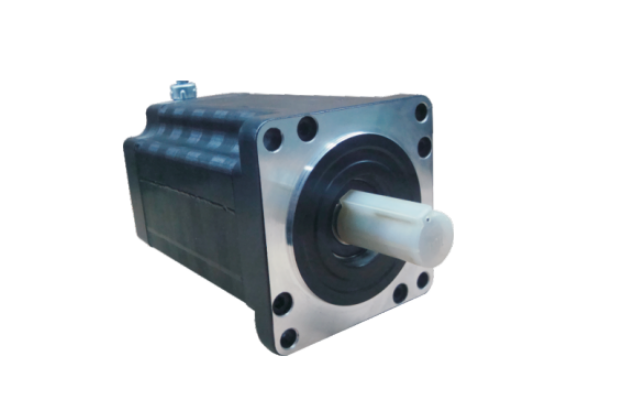

名称：130mm三相步进 转巨大
简介：
130mm系列三相混合式步进电机，基于业界先进的磁路设计方案。在选材上，采用耐高温永磁体和优质冷轧钢片制造，选用日本NMB或NSK轴承，电机表面经喷塑或铝壳密封处理。
- 规格参数
- 产品特点

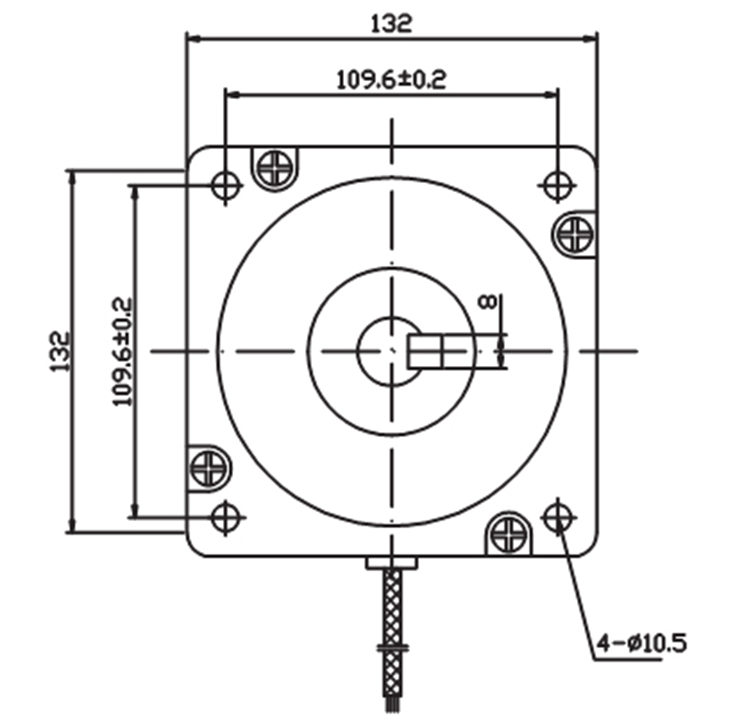

- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
| 项目 | 技术参数 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空载） |
| 电阻精度 | ±10%（@20°） |
| 电感精度 | ±20%( 1KHz) |
| 温升 | 80℃Max.(额定电流，2相通电) |
| 环境温度 | -20°～ + 50℃ |
| 绝缘电阻 | 100MΩMin.500VDC |
| 耐压 | 500VAC一分钟 |
| 径向间隙 | 0.025mmMax.(450g负载) |
| 轴向间隙 | 0.1-0.3 mmMax.(450g负载) |
型号参数：
| 型号 | 步距角(度) | 额定电流(A) | 相电阻 (Ω) | 相电感 (mH) | 保持转矩 (N.M) | 转子惯量 (g.c㎡) | 重量 (kg) | 机身长 (mm) | 轴径 (mm) | 引线数 |
| 1303S15 | 1.2 | 6.90 | 0.88 | 3.70 | 15 | 20000 | 11.0 | 154.0 | 24 | 平键8x30 |
| 1303S20 | 1.2 | 6.90 | 1.10 | 4.90 | 20 | 25700 | 14.1 | 183.0 | 24 | 平键8x30 |
| 1303S28 | 1.2 | 6.90 | 2.80 | 17.90 | 28 | 33970 | 17.2 | 215.0 | 24 | 平键8x30 |
| 1303S35 | 1.2 | 6.90 | 3.30 | 21.52 | 35 | 41240 | 19.8 | 247.0 | 24 | 平键8x30 |
| 1303S50 | 1.2 | 6.90 | 4.20 | 28.90 | 50 | 55780 | 25.0 | 311.0 | 24 | 平键8x30 |
该系列电机具有输出转矩大、低温升、低噪声、低振动的特点，可靠性和稳定性高。电机运行平稳，无明显的振荡区，可满足自动化行业不同工况的使用。
●双极性1.2°
●机座号：130
●保持转矩：15~50N.M
●输出转矩大 ，高转速
●电机发热小，噪音低，效率高
●高速停止平稳快速，无零速振荡运行平稳，振动噪声小
●响应速度快，适合频繁启停的场合
