DM576-AN-IO接驳台步进驱动器,控制模拟量输入,内置脉冲发生器
型号:DM576-AN-IO 名称:DM576-AN-IO接驳台步进驱动器,控制模拟量输入,内置脉冲发生器 简介:

DM576-AN-IO产品是利记SBO公司采用先进的DSP控制芯片与独特的控制电路结合一起所构成的;新一代智能数字式细分型步进电机驱动器。基于精密的PID电流控制算法设计,高速大力矩输出。静止时动态电流自动减半,使电机温升大为降低,最大限度发挥电机的性能。用户可以设置100,200, 400,500 四种模拟最大量程(DC5V)时对应最高转速。几乎没有振动和噪音,完全解决了步进电机 低速振动和噪音的缺陷。驱动器内部集成了参数自动调整功能 , 能够针对不同参数电机自动生成最优的运行参数。


  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载



模拟量输入,IO控制,内置脉冲发生器,接驳台步进电机驱动器

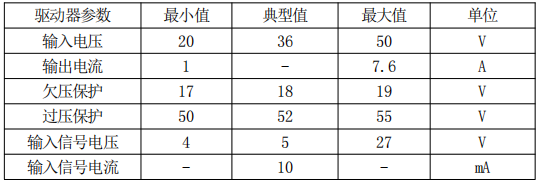

电气指标

电气指标

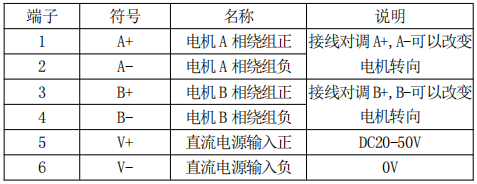

功率端口

功率端口

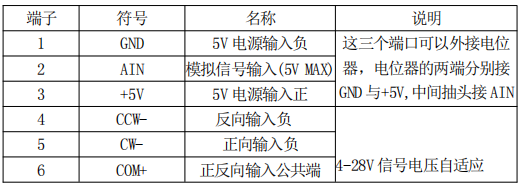

控制信号端口

控制信号端口

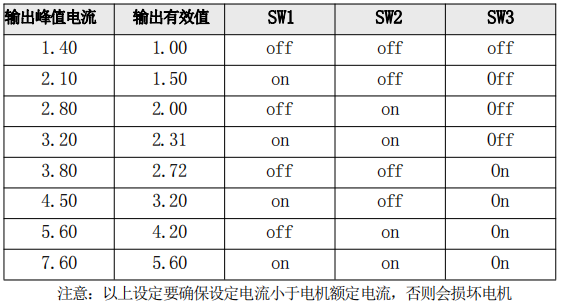

电流设定

电流设定

SW4模拟量选择:

ON:内部电位器, OFF:外部模拟量输入 选择外部模拟输入时,外部模拟输入端口悬空时输入默认为0。

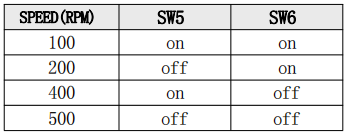

最高转速设定:

通过拔码开关SW5,SW6 设置可以选择不同的最高转速,所选取转速为模拟量输入 为最大值(5V)时对应的转速。比如,当 SW4=ON 选择为内部电位器调速,SW5,6 为 ON ON,(选取 100RPM) 并且CW-,CCW-其中有一个有效时,电位器旋转到中间位置时则 转速为50RPM,如果CW4=OFF 选择外部模拟量输入,当端口AIN 与 GND 输入一个2.5V 直流电压时,转速则为:100*(2.5/5)=50RPM

最高转速设定

DM576-AN-IO步进电机驱动器特点:

● 超低振动噪声

● 内置脉冲发生器,通过外部输入模拟信号控制频率进行调速。通过IO 输入控制运转方向, 省去PLC 或控制卡

● 参数理论计算及学习校正与快速自整定技术

● 智能电流控制,提高动态Q 值,使电机发热大为降低

● 改进型PWM 控制算法及整机低功耗技术使电机及驱动器发热量更小。

● 静止时电流自动减半,半流延时软件可设. 全流切换到半流无明显的噪音与振动。

● 可驱动 4,6,8 线两相步进电机

● 输入方式为模拟量配合IO 输入

● 光隔离 IO 输入信号

● 电流设定方便

● 具有过压、欠压、短路等保护功能

● 智能诊错功能,方便诊断各种错误

● 功能强、返修率低,采用进口工业级元器件技术成熟稳定,过压、欠压、过流、短路等保护功能。

● IO信号端口4~28V自适应,无须加限流电阻保护端口。

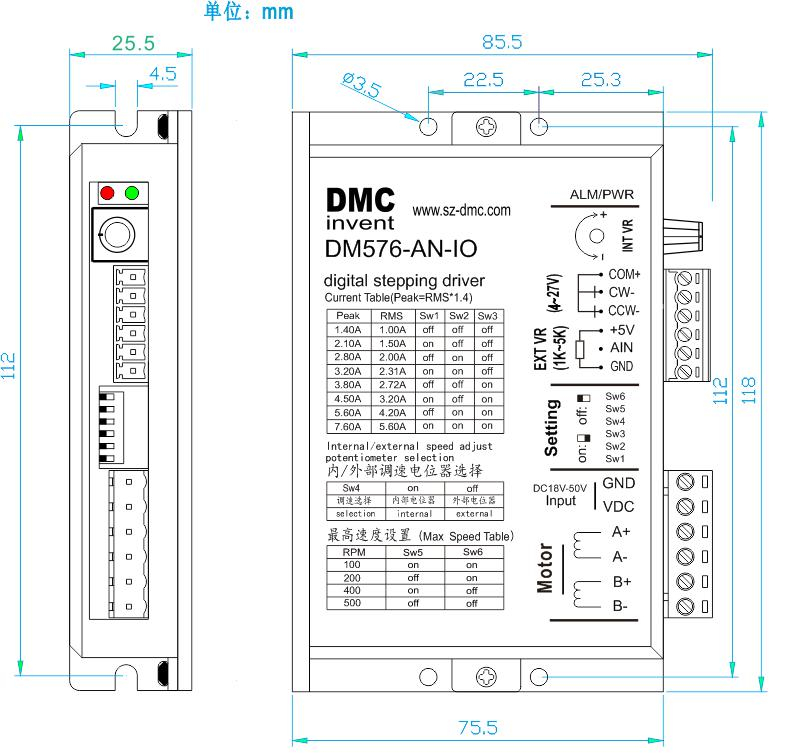

DM576-AN-IO步进电机驱动器尺寸图

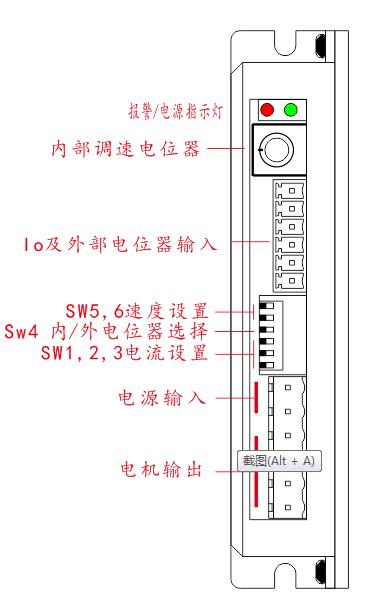

端子接口及指示灯

端子接口及指示灯

电机接线(注意:各电机厂引线颜色对应的定义不一样,应按其提供资料接线)

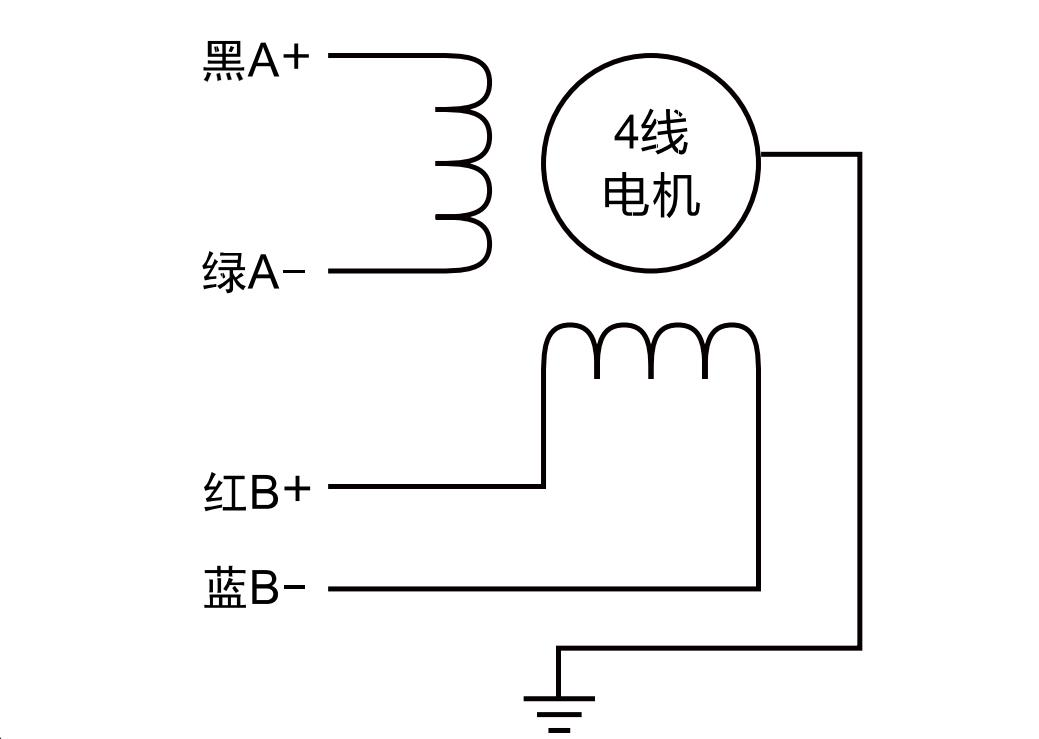

1)四线电机连接方式只有一种,如下图

电机接线

四线电机接法

2)六线电机有两种接线方式分别是串接和中心抽头接法


             串联接法                    中心抽头接法

3)八线电机有两种接线方式分别是串联接法和并联接法


        并联接法                       串联接法



DM576-AN-IO匹配步进电机电机

DM576-AN-IO步进电机驱动器适用于4、6、8线两相混合式57及以下步进电机。一般说来,电机的选择主要看电机扭矩和额定电流两方面。扭矩的大小取决于电机的尺寸,尺寸大的电机扭矩也大;电流大小主要取决于电感,小电感 的电流较大,电机高速运转时 性能较好。对于某一给定接法的电机来说,电机的工作电流越大,输出转矩越大,电机发热也较严重;驱动器的供电电压越大,电机高速扭矩也越大;电机高速运行时的扭矩比 中低速运行时的扭矩要小。

DM576-AN-IO步进电机驱动器广泛应用于机械、电子、精密仪器、计量设备、医疗器械等自动化装备领域。例如: 直线滑台、钻孔设备、纺织设备、电子设备、光学仪器、激光设备、教学设备、光电封 装设备、点焊设备、点胶设备、自动装配设备等。在用户期望低成本、低噪声、中高速 度的设备中应用效果特佳。
