DM420A低压两相步进电机驱动器
型号:DM420A 名称:DM420A低压两相步进电机驱动器 简介:

DM420数字式低压步进电机驱动器,采用最新32位DSP技术,适合驱动39、42系列电机,具备优秀的中低速性能,能够满足大多数小型设备的应用需要。采用内置微细分技术,即使在低细分条件下,也能够达到高细分的效果,中低速运行都很平稳,噪音极小。驱动器内部集成了参数自整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。

  • 规格参数
  • 产品特点

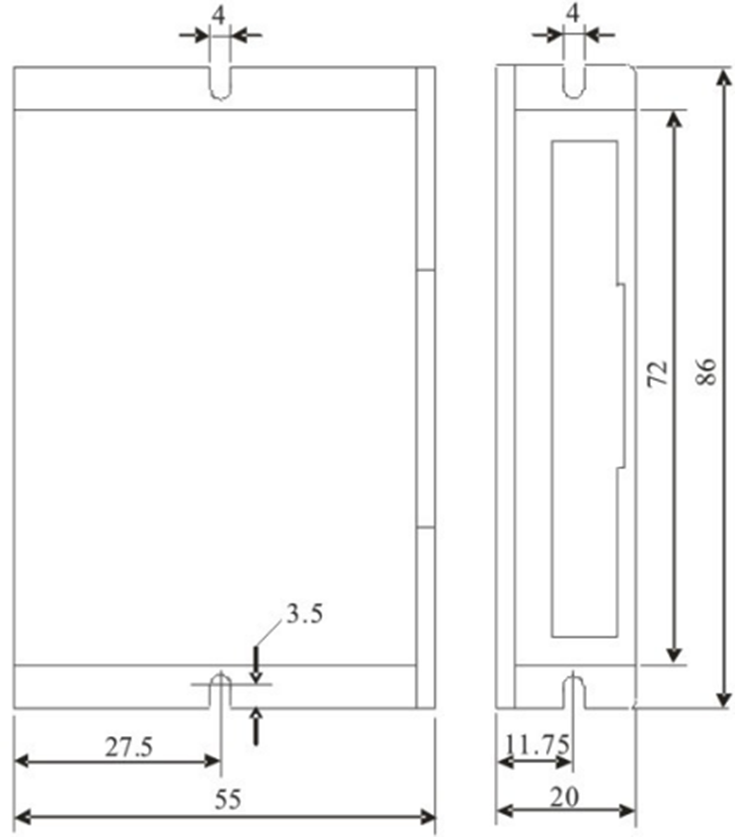

  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
低压两相步进驱动器DM420A

控制信号接口:

名称说明

PUL-
  脉冲控制信号:脉冲上升沿有效;PUL-高电平时4~5V,低电平时 0~0.5V。为了可靠响应脉冲信号,脉冲宽度应大于 2μs。如采用+12V 或+24V 时需串电阻。
                   DIR-     方向控制信号:为保证电机可靠换向,方向信号应先于脉冲信号至少 5μs 建立。电机的初始运行方向与电机的接线有关,互换任一相绕组 (如A+、A-交换)可以改变电机初始运行的方向,DIR-高电平时4~5V,低电平时0~0.5V。如采用+12V 或+24V 时需串电阻。
COM+  公共端,内部连接PUL+,DIR+,ENA+

ENA-
  使能信号:此输入信号用于使能或禁止。ENA-接低电平时,驱动器将切断电机各相的电流使电机处于自由状态,此时步进脉冲不被响应。当不需用此功能时,使能信号端悬空即可。


工作电流设定:

currentSW1SW2SW3
0.2Aoffoffoff
0.4Aonoffoff
0.6Aoffonoff
0.8Aononoff
1.0Aoffoffon
1.4Aonoffon
1.7Aoffonon
2.0Aononon


细分设定:

Pulse/Rev TableSW4SW5SW6
400ononon
800offonon
1600onoffon
3200offoffon
4000ononoff
6400offonoff
10000onoffoff
12800offoffoff


●智能电流控制,提高动态Q值,使电机发热大为降低
●抗共振技术,轻松突破中速共振区,中高速特性良好
●改进型PWM控制算法使电机及驱动器发热量更小
●全流切换到半流无明显的噪音与振动
●可驱动 4,6,8 线两相步进电机
●光隔离差分信号输入
●脉冲响应频率最高可达 200KHz
●电流设定方便
●具有过压、欠压、短路等保护功能

适合各种中小型自动化设备和仪器,例如:电子加工与检测、半导体封装、雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

                                                  打标机

      打标机是一个广义的概念,它主要分为气动、激光、电腐蚀三大类型,气动:电脑控制,打印针在压缩空气作用下做高频冲击运动,从而在工件上打印出有一定深度的标记,标记特点:有较大深度;激光打标机是用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质,从而刻出精美的图案、商标和文字;电腐蚀主要打印固定不变的商标,就像盖章一样,但是打印内容变化不方便。搭配DM420A两相驱动器+42mm混合式电机一起使用。






                                                  雕刻机

       雕刻从加工原理上讲是一种钻铣组合加工,雕刻机多种数据输入模式根据需要游刃有余。电脑雕刻机有激光雕刻和机械雕刻两类,这两类都有大功率和小功率之分。因为雕刻机的应用范围非常广泛,因此有必要了解各种雕刻机的最合适的应用范围。小功率的只适合做双色板、建筑模型、小型标牌、三维工艺品等,雕刻玉石、金属等则需要功率在1500W以上。大功率雕刻机可以做小功率雕刻机的东西。最适合做大型切割、浮雕、雕刻。1、步进驱动器+步进电机步进系统是目前市面上使用最多的驱动系统,最受欢迎的是三相混合式步进电机,约占90%以上的市场份额,究其原因是价格便宜,配上利记SBO高细分驱动器后效果良好。
