110二相步进电机
型号:110mm 名称:110二相步进电机 简介:
  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载

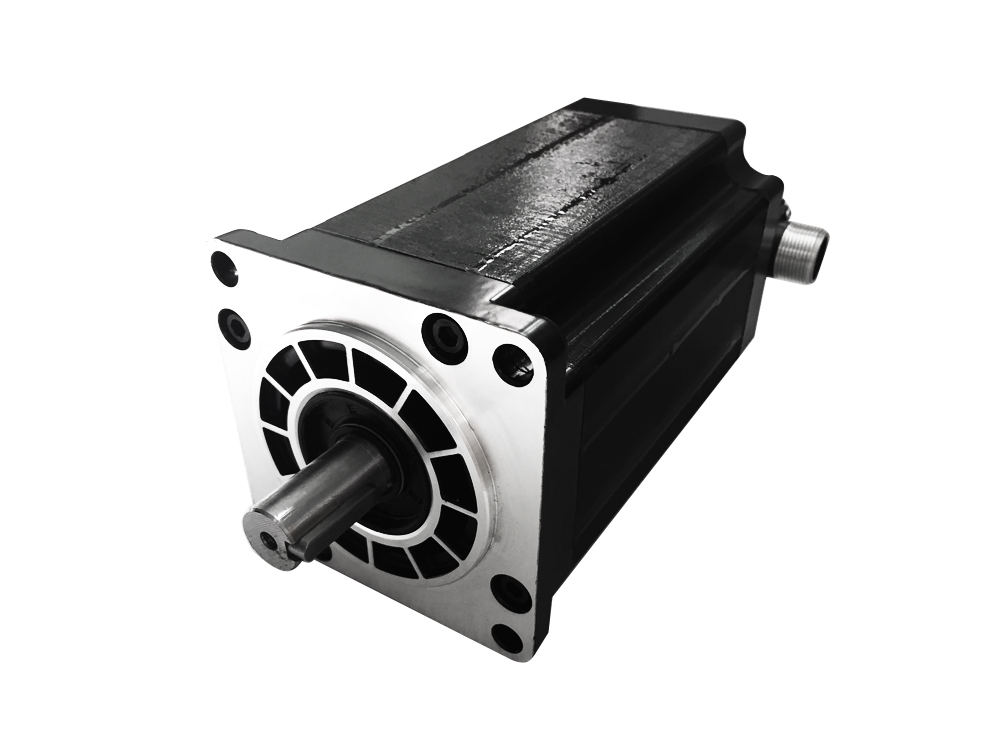

110mm二相步进电机


项目技术参数
步距角1.8°
步距角精度±5%(整步,空载)
电阻精度±10%(@20°)
电感精度±20%( 1KHz)
温升80℃Max.(额定电流,2相通电)
环境温度-20°~ + 50℃
绝缘电阻100MΩMin.500VDC
耐压500VAC/Min
径向间隙0.02mmMax.(450g负载)
轴向间隙0.08 mmMax.(450g负载)
径向最大负载220N(距法兰面20mm)
轴向最大负载60N


型号参数:

型号步距角
(度)
额定电流(A)相电阻
(Ω)
相电感
(mH)
保持转矩(N.M)转子惯量(g.c㎡)重量
(kg)
机身长
(mm)
轴径
(mm)
引线数

110HS121.85.50.709.8011.2055005.0099194
110HS201.86.50.7211.5021.00109008.40150194
110HS281.880.6712.0028.001620011.70201194


该系列步进电机具有输出转矩大、低温升、低噪声、低振动的特点,可靠性和稳定性高。电机运行平稳,无明显的振荡区,可满足自动化行业不同工况的使用。

●双极性 1.8°

●机座号:110

●保持转矩:11.20~28N.M

●输出转矩大 ,高转速

●电机发热小,噪音低,效率高

●高速停止平稳快速,无零速振荡运行平稳,振动噪声小

●响应速度快,适合频繁启停的场合

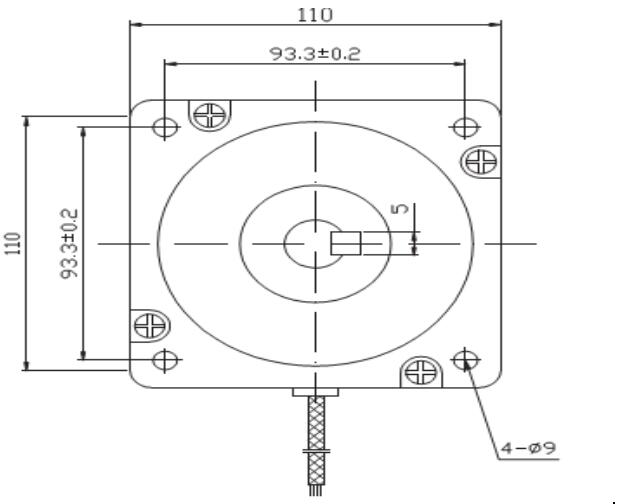

步进电机外形尺寸图:

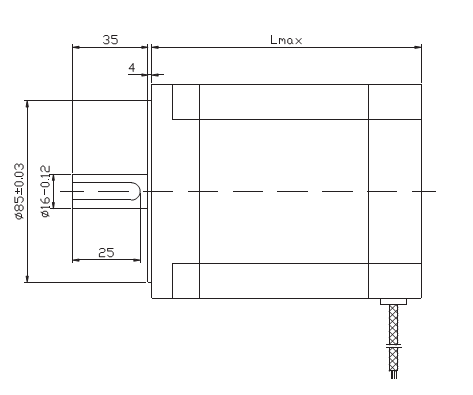

步进电机外形尺寸图:
步进电机外形尺寸图:

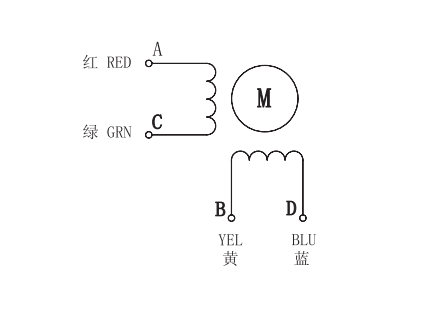

步进电机接线方式:

步进电机接线方式

110mm系列两相步进电机,基于业界先进的磁路设计方案。在选材上,采用耐高温永磁体和优质冷轧钢片制造,选用NSK轴承,电机表面经喷塑或铝壳密封处理。
