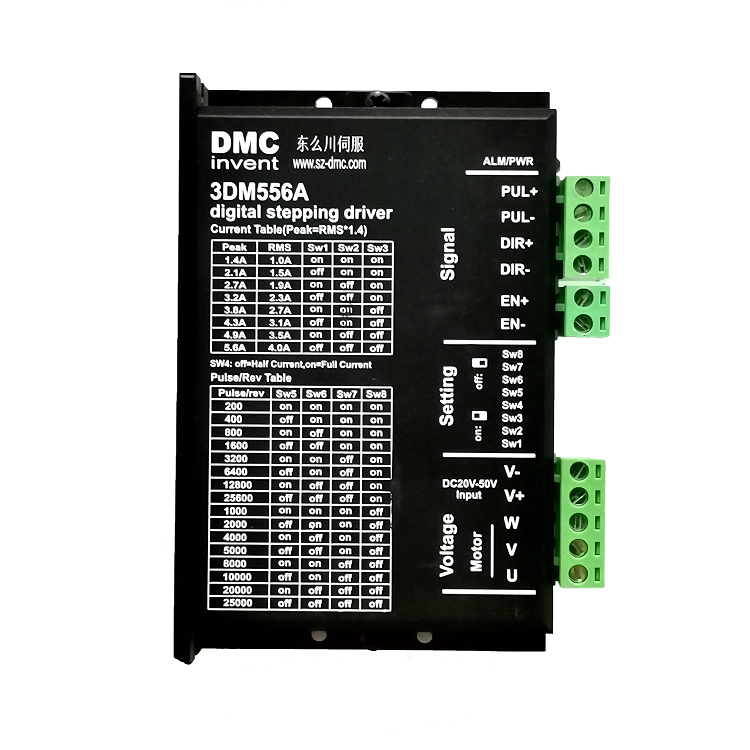

3DM556A三相步进驱动器
型号:3DM556A 名称:3DM556A三相步进驱动器 简介:

3DM556A型驱动器,具有更低的电机发热、运行噪声和更高的平稳性,以及更低的成本,主要驱动57型三相混合式步进电机。其微步细分数有15种,最大步数为25000Pulse/rev;其工作峰值电流范围为1.4A-5.6A,输出电流共有8档,电流的分辨率约为0.7A;具有自动半流,过压和过流保护等功能。本驱动器为直流供电,建议工作电压范围为24VDC-36VDC,电压不超过50VDC,不低于20VDC。

  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
三相步进驱动器3DM556A

驱动器功能:

驱动器功能操作说明
微步细分设定  由SW5-SW8四个拨码开关来设定驱动器微步细分数,其共有15档微步细分。用户设定微步细分时,应先停止驱动器运行。具体微步细分数的设定,请驱动器面版图说明。
输出电流设定  由 SW1-SW3 三个拨码开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请驱动器面版图说明。
自动半流功能  用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半,on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右(实际值的60%),发热量理论上减至36%。
信号接口  PUL+和 PUL-为控制脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和 ENA-为使能信号的正端和负端。
电机接口  U,V,W接步进电机 U V W端。当任意两相绕组调换时,可使电机方向反向。
电源接口  采用直流电源供电,工作电压范围建议为20-40VDC,电源功率大于100W。
指示灯  驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。

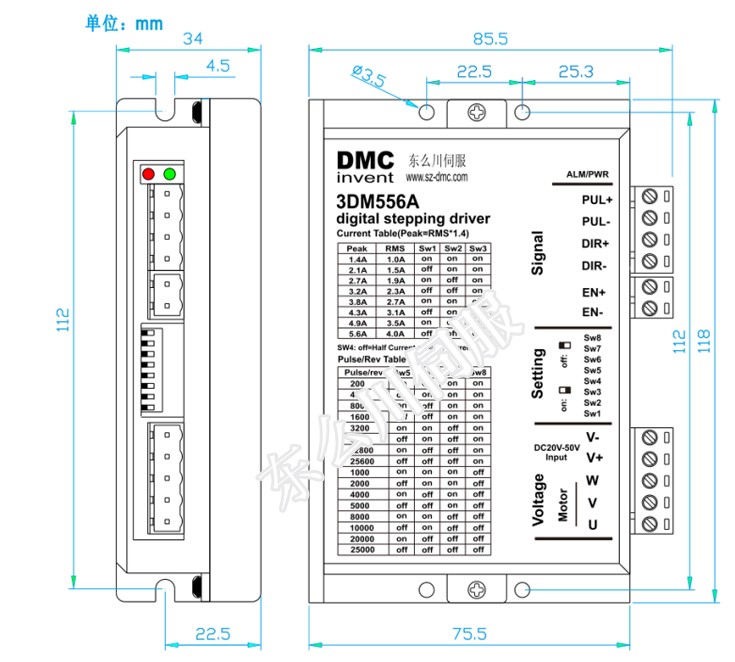

安装说明  驱动器的外形尺寸为:118×75.5×34mm,安装孔距为112mmmm。既可以卧式和立式安装,建议采用立式安装。安装时,应使其紧贴在金属机柜上以利于散热。


工作电流:

输出电流参考电流SW1SW2SW3
2.40A1.70Aononon
3.08A2.18Aoffonon
3.77A2.66Aonoffon
4.45A3.15Aoffoffon
5.14A3.63Aononoff
5.83A4.12Aoffonoff
6.52A4.60Aonoffoff
7.20A5.10Aoffoffoff
微步设定:
步数/转SW5SW6SW7SW8
400offononon
800onoffonon
1600offoffonon
3200ononoffon
6400offonoffon
12800onoffoffon
25600offoffoffon
1000onononoff
2000offononoff
4000onoffonoff
5000offoffonoff
8000ononoffoff
10000offonoffoff
20000onoffoffoff
25000offoffoffoff



●智能电流控制,提高动态Q值,使电机发热大为降低
●抗共振技术,轻松突破中速共振区,中高速特性良好。
●改进型PWM控制算法使电机及驱动器发热量更小。
●全流切换到半流无明显的噪音与振动。
●可驱动 3,6, 线三相步进电机
●光隔离差分信号输入
●脉冲响应频率最高可达 200KHz
●电流设定方便
●具有过压、欠压、短路等保护功能

 适合各种中小型自动化设备和仪器,例如:雕刻机、打标机、切割机、激光加工、数控机床、自动装配设备等。在用户期望低成本、低噪声、高速度的设备中应用效果特佳。
